布袋料架的制作方法

　　本实用新型涉及一种新型，属于料架仓储技术领域，尤其是一种布袋式料架

　　背景技术：

　　架子是放置杂物的架子，由底板和柱子组成。大部分由条形支架支撑，底板支撑。它们造型独特，在设计，智能，装卸简单，干净美观，开放的设计，让储物物品一目了然。由于架子在生活，家庭，被广泛使用，并且在生活，家庭，有越来越多种类的产品，所以有必要有一个架子来校正和放置这些生活产品。货架的设计非常简单大方，同时也很灵巧，所以对于放在生活，的货物来说非常作用，关键是有利于生活的货物不用太费力就能拿好。

　　然而，现有的机架仍然存在一些缺点。对于对外部装饰部件要求高的产品或表面，来说，不可能简单地包装它们。特殊的布袋方法将保护产品的作用

　　技术实现的要素：

　　本实用新型的新型旨在提供一种布袋-style料架，以解决特殊产品不能使用简单包装的问题

　　本实用新型的新型采用的技术方案是：布袋料架包括底座和顶板，底座底部的四个角位置设有万能自锁轮，底座底部的中间位置通过电动推杆与支撑座连接；底座外侧等间距设有多个卡块；底座顶部两侧通过螺杆；与限位块内的螺旋圈螺纹连接，限位块位于底座上方；限位块的顶部通过螺杆；与固定块连接，第一支撑杆的一端通过第二支撑杆与挡板转动连接；挡板和顶板之间设有多个储存槽；存储槽由第一连接布连接；储存槽的内上下两侧设有第二连接布。

　　其中限位块的外侧设有手柄。

　　第一连接布填充有第一橡胶垫。

　　其中第二连接布的内部填充有第二橡胶垫。

　　总共有两个固定块，顶板上方的两个固定块之间设有旋转杆，旋转杆的外侧缠绕有盖布，盖布的底部设有与卡块卡接的卡槽。

　　综上所述，由于采用了上述技术方案，本实用新型对新型的有益效果如下：

　　1.在本实用新型的新型中，通过转动手柄可以驱动螺杆向下移动到限位块的内部，从而可以调节顶板和底座之间的距离。此时，第一支撑杆和第二支撑杆可以收缩，储罐可以同时收缩。通过这种布置，储罐可以在不使用时收缩，这不会占据大的空间。

　　2.在本实用新型的新型中，储罐的左右两侧设有第一连接布，第一连接布的内侧设有第一橡胶垫，储罐的上下两侧设有第二橡胶垫。那么第一橡胶垫和第二橡胶垫都可以起到功能阻尼物体的作用，同时可以防止两个储罐之间的物体碰撞而对物体造成损坏。

　　附图简述

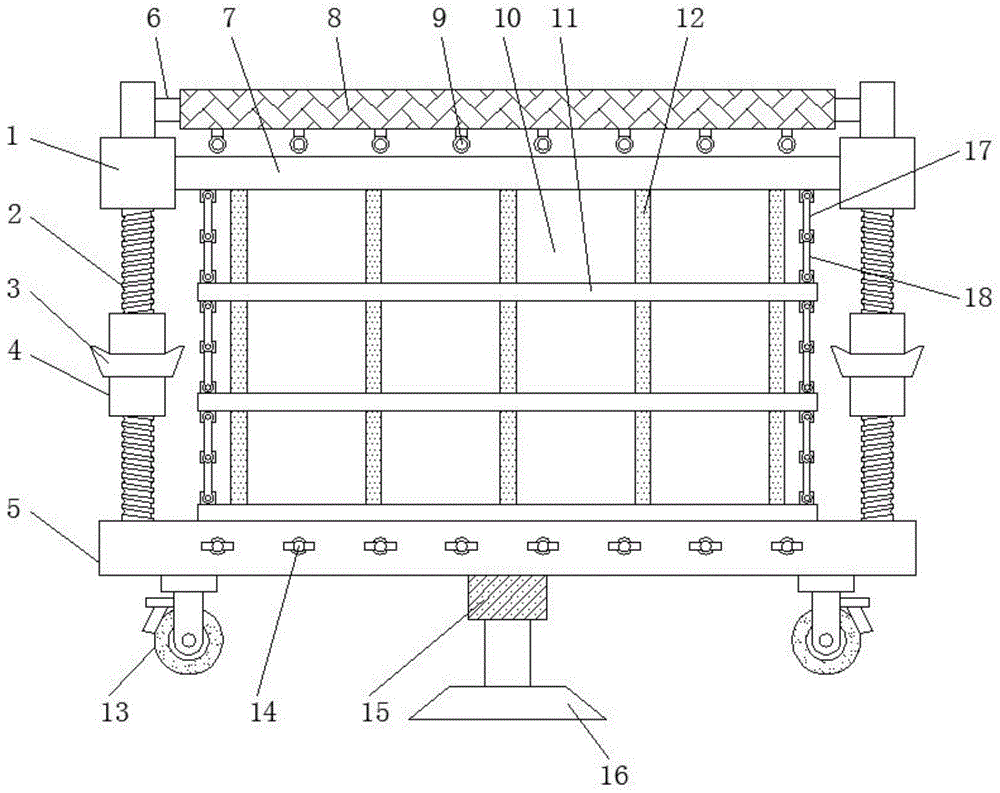

　　图1是新型；提出的布袋料架结构的示意图

　　图2是本实用新型新型限位块内部结构的示意图；

　　图3是新型储罐内部结构的示意图

　　图中标记：1。固定块；2、螺杆；3.手柄；4.限位块；5.基地；6.转动杠杆；7.屋顶；8.盖布；9.卡槽；10.储罐；11.挡板；12.先连接布料；13.万能自锁轮；14、卡块；15.电动普特；16.支撑座；17.第一支撑杆；18.第二支撑杆；19.螺旋领；20.第一个橡胶垫子；21.第二连接布；22.第二个橡胶垫子。

　　发明详述

　　为了使本实用新型的新型的目的、技术方案和优点更加清楚，将参照附图和实施例进一步详细描述本实用新型的新型。应当理解，这里描述的具体实施例仅用于解释本实用新型的新型，而不用于限制本实用新型的新型。

　　参照图1-3，布袋型料架包括底座5和顶板7，底座5底部四角设有万向自锁轮13，底座5底部中部通过电动推杆15连接有支撑座16，底座5外侧等间距设有多个卡块14。底座5顶部两侧通过螺杆2与限位块4内的螺旋圈19螺纹连接，限位块4位于底座5上方，限位块4顶部通过螺杆2与固定块1连接，顶板7底部两侧分别与第一支撑杆17转动连接， 第一支撑杆17的一端通过第二支撑杆18与挡板11转动连接，多个储罐10设置在挡板11和顶板7之间，储罐10通过第一连接布12连接，第二连接布21设置在储罐10的内上下两侧。

　　限位块4外侧设有手柄3，第一连接布12内填充有第一橡胶垫20，第二连接布21内填充有第二橡胶垫22。有两个固定块1，在顶板7上方的两个固定块1之间设有旋转杆6。旋转杆6的外侧缠绕有盖布8，盖布8的底部设有与卡块14相啮合的卡槽9。

　　有三组储罐10，三组储罐10中的每两组通过第一支撑轴17与第二支撑轴18连接。同时，每组中有多个储罐10，因此当储罐10收缩时，第一支撑轴17和第二支撑轴18连接。

　　　　工作原理：使用时，将该布袋式料架通过万向自锁轮13的辅助移动到所需位置处，然后通过电动推杆15带动支撑座16下移，当支撑座16移动到万向自锁轮13下方的时候，此时即可通过支撑座16对该布袋式料架进行固定，然后转动把手3，调节顶板7与底座5之间的间距，并将储物槽10撑起，然后将物品放在储物槽10的内部，物品放置完毕后，可下拉盖布8，并将卡块14与卡槽 9卡合连接，从而通过盖布8对该布袋式料架进行遮挡，当移动布袋式料架的时候，储物槽10内部的第一橡胶软垫20与第二橡胶软垫22可对物品起到一定的保护作用。

　　　　以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
